Цифровой осциллограф Hantek DPO7502E (2 канала, 500 МГц)
Технические характеристики Hantek DPO7502E
| Количество аналоговых каналов | 2 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость | 1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 500 с / дел - 1 кс / дел |
| Точность временной базы | ± 1 ppm + 1ppm / длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание, RS232, LIN, CAN, SPI, I²C |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | parallel, RS232, I²C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Формы сигналов | синусоидальная, прямоугольная, импульсная, треугольная, DC, шумовая, экпоненциальная, полуискажение, Гаусса, Лоренца двухтональная многочастотная, 13 стандартных форм сигналов |
| Логический анализатор | |
| Количество цифровых каналов | 16 |
| Частота дискретизации | 1 Гвыб/сек |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |
| Интерфейс | USB Host, USB Device, LAN опционально: HDMI, последовательный порта |
| Вес | ~ 2,5 кг |
| Комплектация | осциллограф Hantek DPO7502E – 1 шт |

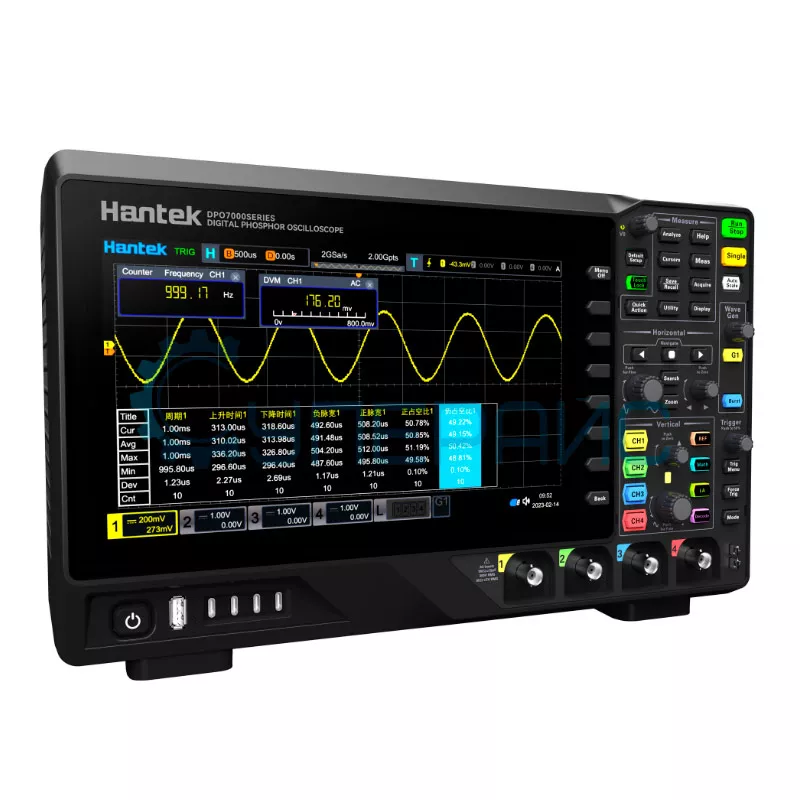

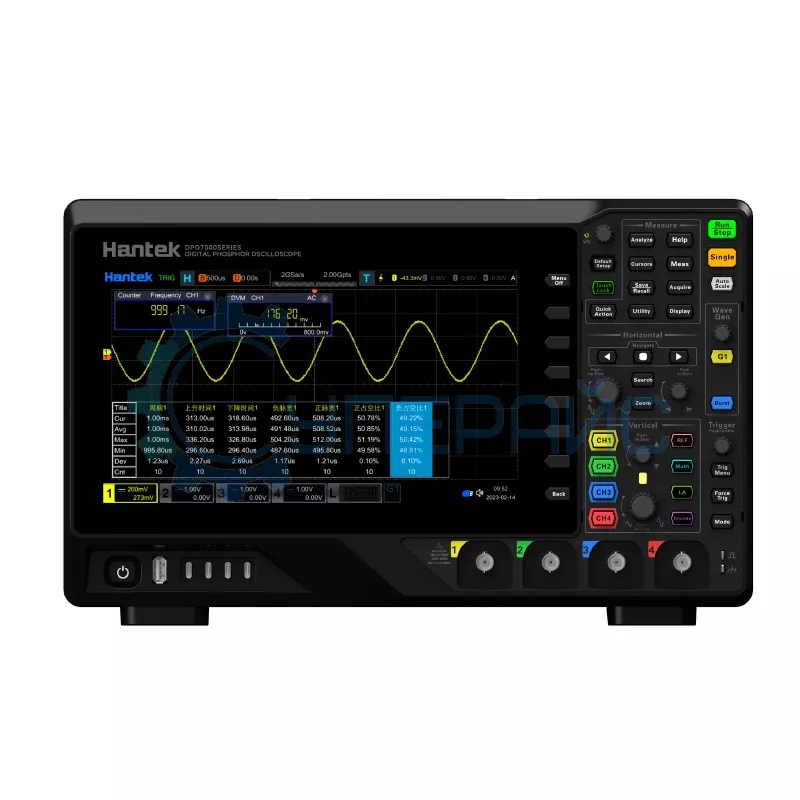

Обратите внимание. На фотографиях изображена 4-х канальная модель, данная модель 2-ух канальная. Визуально различается только количеством входов и расположением кнопок
Осциллограф Hantek DPO7502E
Осциллограф Hantek DPO7502E — это функциональный цифровой прибор, который помогает анализировать и измерять параметры сигналов в разных областях. С двумя каналами и высокой частотой дискретизации 2 Гвыб/сек, это измерительное оборудование обеспечивает высокоточные измерения.
Преимущества модели
Hantek DPO7502E оборудован USB-портом для подключения к компьютеру, что даёт пользователю возможность легко передавать данные и анализировать их с помощью программного обеспечения. Пользовательский интерфейс этого прибора с 10,1-дюймовым мультисенсорным экраном прост в использовании и выборе нужных настроек для измерений. Работа с осциллографом Hantek проста:
- Подключите прибор к источнику аналогового или цифрового сигнала.
- Выберите необходимые настройки, включая частоту дискретизации и масштаб измерения.
- Наблюдайте и анализируйте характеристики сигнала на графическом дисплее осциллографа.
- Сохраняйте данные через USB-подключение для дальнейшего анализа на компьютере.
Это измерительный прибор, который позволяет с лёгкостью производить точные измерения и анализировать сигналы. Он подходит для инженеров и специалистов в электронике или системах коммуникации, которые ищут высококачественное оборудование для своей работы.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
