Цифровой осциллограф RIGOL DS1204B
0
364 829 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ВНИМАНИЕ! Производство цифрового осциллографа RIGOL DS1204B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Запоминающий осциллограф RIGOL MSO2202A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1204B
| Характеристики настольного осциллографа | |
| Серия | DS1000B |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 + внешний запуск |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб / с в одноканальном режиме 1 ГВыб / с на каждый канал |
| Максимальная эквивалентная частота дискретизации | 50 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.001Х, 0.01Х, 0.1Х, 1Х, 2Х, 5Х, 10Х, 20Х, 50Х, 100Х, 200Х, 500Х, 1000Х |
| Максимальное входное напряжение | 300 Vrms CAT I, 100 Vrms CAT II |
| Ограниченная полоса пропускания | 20 МГц, полный диапазон |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 16 Кб в одноканальном режиме 8 Кб в двухканальном режиме |
| Коэффициент развёртки | 1 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
| Время нарастания | <1.75 нс |
| Диапазон вертикального смещения | 2 мВ / дел - 245 В / дел, ± 2 В 245 мВ / дел - 10 В / дел, ± 40 В |
| Полоса пропускания для аналогового периодического сигнала | 200 МГц |
| Полоса пропускания для однократного сигнала | 200 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Усиление точности постоянного тока | ± 4%: 2 мВ / дел - 5 мВ / дел ± 3%: 10 мВ / дел - 10 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), шаблон |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1 - CH4: ± 6 деления от центра экрана |
| EXT: ± 1.2 В | |
| EXT/5: ± 6 В | |
| Точность триггера | CH1 - CH4: ± 0,3 дел х В / дел, ± 4 деления от центра экрана |
| EXT: ± 6% + 40 мВ | |
| EXT/5: ± 6% + 200 мВ | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Диапазон номера строк | 1 - 525 (NTSC), 1- 625 (PAL, SECAM) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Система измерения | |
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз |
| Общие характеристики | |
| Тип дисплея | 5.7 дюймов TFT ЖК - экран, 320 * 240 точек, подсветка LCD |
| Питание | 100-240 В, 45-440 Гц, CAT II |
| Количество цветов | 64000 |

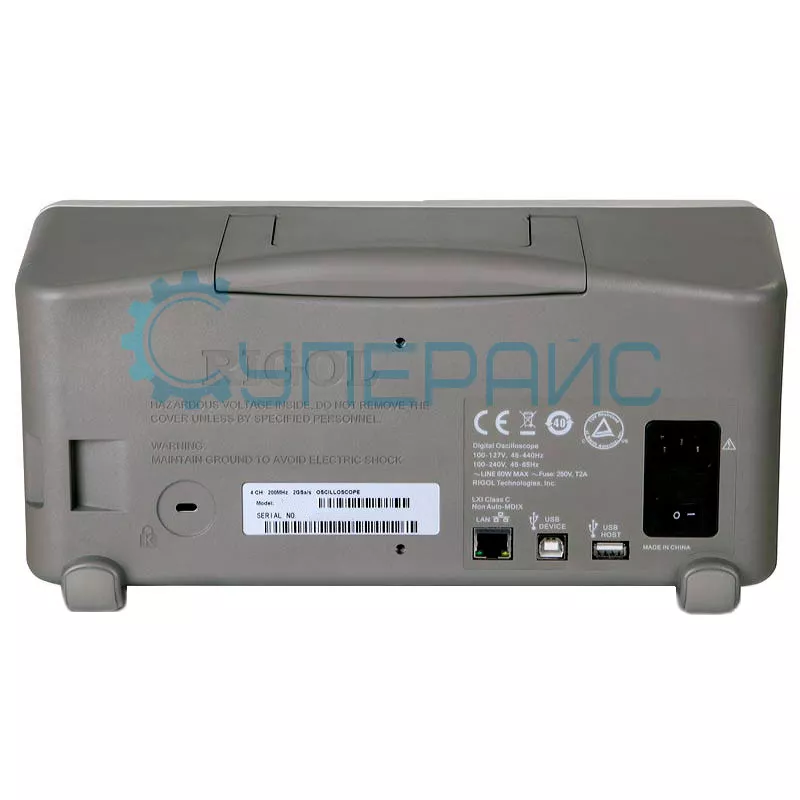

| Интерфейс передачи данных | USB Device, 2 USB Host, LXI class C, P/F Out |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Температура хранения | в рабочем состоянии 0℃ - 40℃ |
| в выключенном состоянии -20℃ - 60℃ | |
| Габариты | 325 мм х 159 мм х 133 мм |
| Вес нетто | 3 кг |
| Комплектация | цифровой осциллограф RIGOL DS1204B - 1 шт |
| | щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
