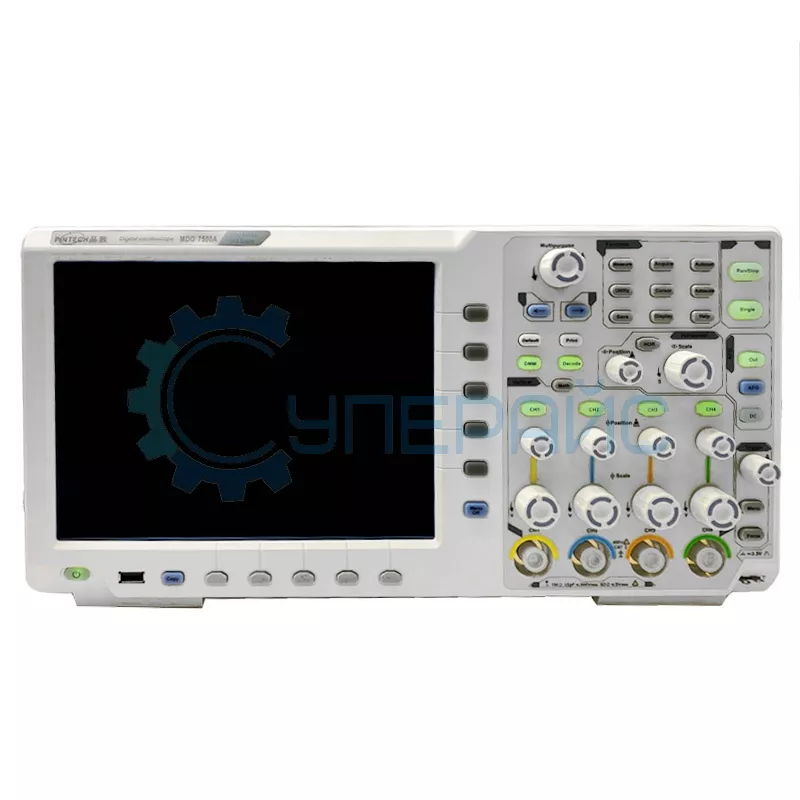

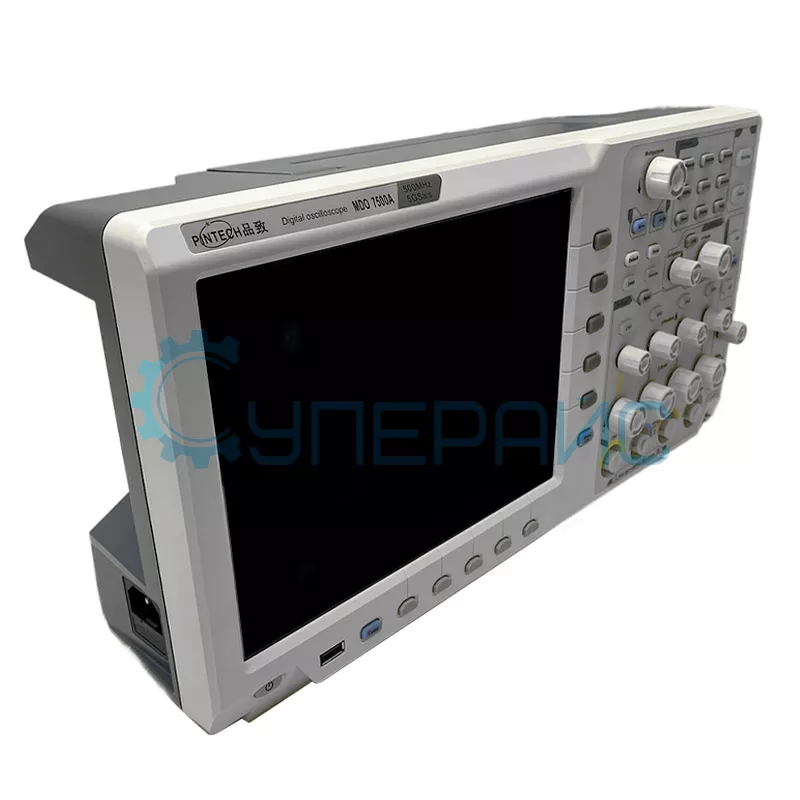

Настольный осциллограф PINTECH MDO7500A (4 канала, 500 МГц)
0
359 282 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PINTECH MDO7500A
| Характеристики цифрового осциллографа | |
| Полоса пропускания | 500 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 5 ГВыб/с в одноканальном режиме 2,5 ГВыб/с в двухканальном режиме 1 ГВыб/с в четырёхканальном режиме |
| Глубина памяти | 400 Мб |
| Встроенный генератор сигналов | есть |
| Встроенный мультиметр | есть |
| Встроенный анализатор спектра сигнала с помощью БПФ | есть |
| Встроенный логический анализатор | есть |
| Встроенный анализатор протоколов | есть |
| Встроенный частотомер | есть |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 50 Ом ± 2 %; 15 пФ ± 5 пФ |
| Скорость захвата осциллограмм | ≤ 600000 осц./с |
| Горизонтальная система | |
| Коэффициент развёртки | 500 нс / дел - 1000 с / дел (шаг 1,2,5) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Время нарастания | ≤ 0,7 нс |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, одиночный |
| Триггеры | по краю, видео, импульсу, наклону, Windows, тайм-аут, Logic, I2C, SPI, RS232/UART, LIN, CAN |
| Общие характеристики | |
| Тип дисплея | 10,4 дюймов, 800 х 600 |
| Сенсорный экран | есть |
| Габариты | 422 х 226 х 135 мм |
| Вес | 5 кг |

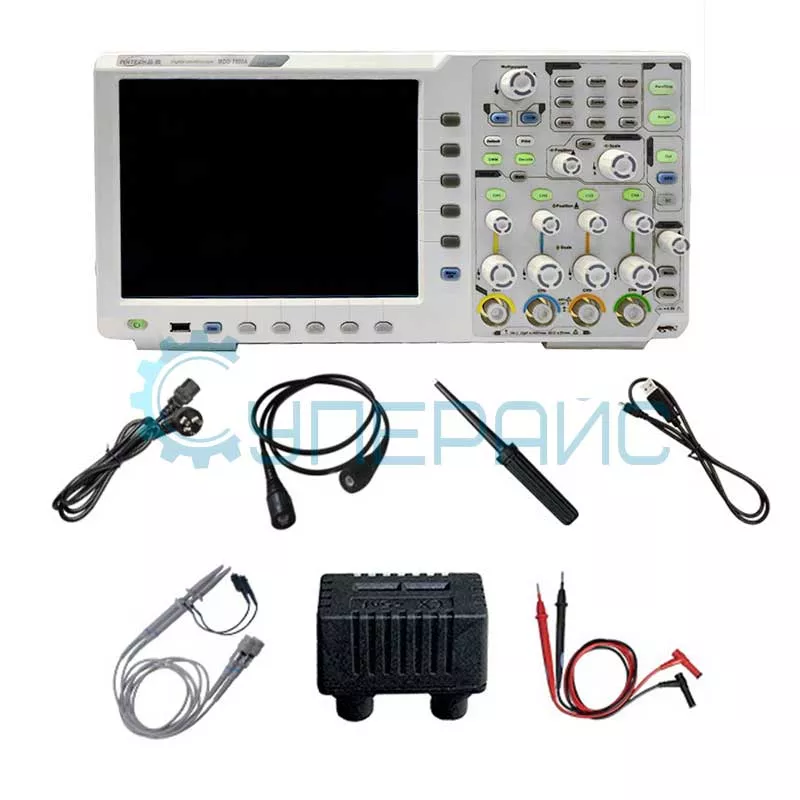

| Комплектация | настольный осциллограф PINTECH MDO7500A - 1 шт |
| Совместимость | Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Высоковольтный зонд PINTECH HVP-40DM Высокочастотный токовый пробник PINTECH PT-350 Токовый пробник AC/DC 100кГц PINTECH PT-710 Высоковольтный пробник PINTECH HVP-15HF Амплитудный усилитель напряжения PINTECH HA-805 Усилитель напряжения PINTECH HA-800 Усилитель высокого напряжения PINTECH HA-405 Амплитудный усилитель напряжения PINTECH HA-400 Усилитель напряжения PINTECH HA-205 Высоковольтный дифференциальный пробник PINTECH N1070A PRO Активный пробник PINTECH N1070B Высоковольтный пробник PINTECH PT-8010 для осциллографа Активный дифференциальный пробник PINTECH DP-100 Токовый пробник PINTECH PT710-D для осциллографа |

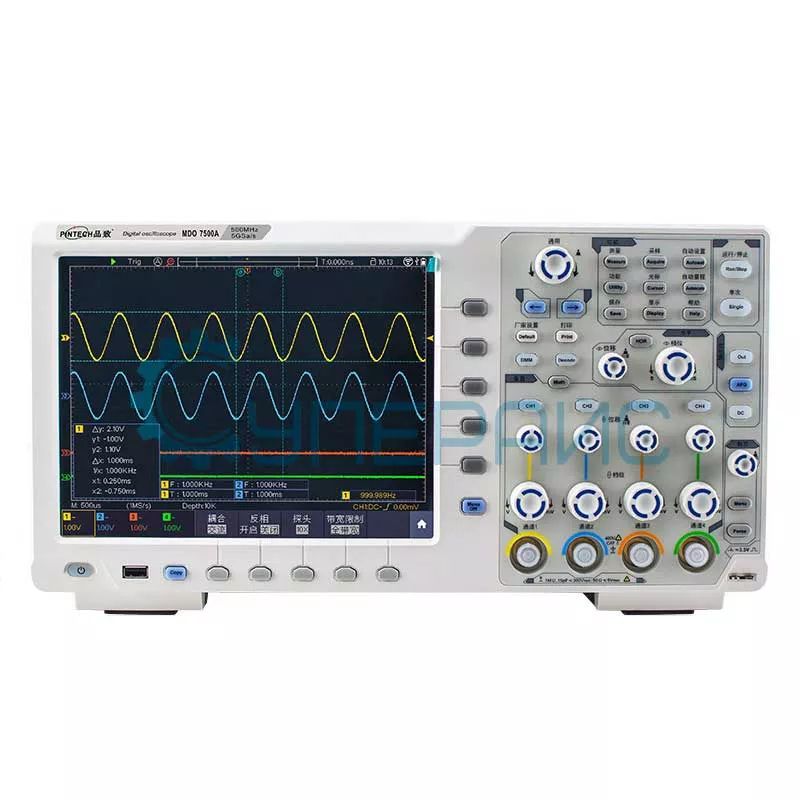

Цифровой осциллограф PINTECH MDO7500A
PINTECH MDO7500A — это универсальный осциллограф, который станет выбором для инженеров или техников. Объединив функциональность с высокой производительностью, этот прибор подходит для разных задач в области электроники или электротехники.
Универсальный инструмент для техников или инженеров
Этот прибор объединил функции осциллографа с мультиметром, что расширяет его применение. Он получил набор полезных функций и характеристик, которые делают его подходящим для профессиональной эксплуатации:
- Благодаря четырём каналам с полосой пропускания 500 МГц прибор отлично справляется с анализом и диагностикой сложных сигналов.
- Сенсорный экран предоставляет лёгкость и удобство работы, позволяя быстро настраивать параметры и просматривать результаты измерений.
- Различные режимы триггера гарантируют точное улавливание и анализ сложных сигналов, что важно при тестировании электроники.
- Встроенный мультиметр добавляет дополнительные функции измерения напряжения, тока и сопротивления, расширяя возможности прибора.
- Частотомер позволяет точно измерять частоту сигналов, что полезно при настройке и тестировании устройств.
Настольный многофункциональный осциллограф PINTECH MDO7500A — это высокопроизводительный универсальный прибор, подходящий для профессионалов. Сочетание осциллографа, мультиметра и частотомера в одном устройстве помогает эффективнее решать самые сложные задачи в области диагностики электроники. С ним вы получаете надёжный инструмент для осциллографии, способный справиться с любыми вызовами.
Обзорная таблица осциллографов PINTECH серии MDO7000
| Характеристики | MDO7022 | MDO7350A | MDO7500 | MDO7500A |
| Полоса пропускания, МГц | 20 | 350 | 500 | 500 |
| Количество аналоговых каналов | 2 | 4 | 2 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, МВыб/с | 100 | 625 | 5000 | 5000 |
| Глубина памяти на канал, Мб | 1 | 400 | 400 | 400 |
| Время нарастания, нс | ≤ 17,5 | ≤ 1 | ≤ 0,7 | ≤ 0,7 |
| Разрешение по вертикали (разрядность АЦП), бит | 8 | |||
| Генератор сигналов | да | |||
| Логический анализатор | нет | да | да | да |
| Мультиметр | нет | да | да | да |
| Анализатор спектра сигнала с помощью БПФ | нет | да | да | да |
| Частотомер | да | |||
| Самописец | нет | |||
| Анализатор протоколов | нет | да | да | да |
| Дисплей | 800 x 480 | 800 x 600 | 800 x 600 | 800 x 600 |
| Интерфейс передачи данных | USB | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
