Настольный осциллограф RIGOL DHO1204 (4 канала х 200 МГц)
0
305 934 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики RIGOL DHO1204
| Серия | DHO1000 |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 2 ГВыб / с 1 ГВыб / с в двухканальном режиме 500 МВыб / с в четырёхканальном режиме |
| Глубина памяти | 50 Мб в одноканальном режиме 25 Мб в двухканальном режиме 12,5 Мб в четырёхканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X |
| Максимальное входное напряжение | 300 Vrms CAT I |
| Скорость захвата осциллограмм | ≤ 50000 осц/с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 1,5 ppm |
| Коэффициент развёртки | 2 нс / дел ~ 1000 с / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 500 мкВ / дел ~ 10 В / дел |
| Время нарастания | ≤ 1,75 нс |
| Диапазон вертикального смещения | 500 мкВ / дел - 65 мВ / дел, ± 1 В 65 мВ / дел - 270 мВ / дел, ± 10 В 270 мВ / дел - 2,75 мВ / дел, ± 20 В 2,75 мВ / дел - 10 В / дел, ± 100 В |
| Динамический диапазон | ± 4 дел |
| Точность усиления постоянного тока | ± 2% |
| Точность смещения постоянного тока | < 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) ≥ 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | ≥100:1 |
| Система синхронизации | |
| Режимы триггера | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 0,5 дел (≥ 50 мВ / дел) |
| Источник запуска | CH1 - CH4 |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Запуск по скорости нарастания | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала <>, вне интервала >< |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Запуск по задержке | |
| Тип фронта | нарастающий, спадающий |
| Условия задержки | >, <, внутри интервала<>, вне интервала >< |
| Запуск Установка / Удержание | |
| Тип фронта | нарастающий, спадающий |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Запуск RS232/UART | |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI | |
| Условие | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Запуск CAN | |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Скорость | до 5 Мбит/с |
| Запуск LIN | |
| Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек |
| Система измерения | |
| Курсорные измерения | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Частотомер | встроенный, 3/6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 3/6 бит |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов, 1280 x 800 |
| Питание | 100-240 В, 50-60 Гц, < 400 Вт |
| Предохранитель | 3,15 A, T тип, 250 В |
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN |
| Интерфейс передачи данных | USB, LAN, HDMI, AUX |
| Габариты изделия | 358,14 х 214,72 х 120,62 мм |
| Габариты упаковки | 460 х 330 х 235 мм |
| Вес нетто | 3,8 кг |
| Вес нетто брутто | 5,3 кг |
| Комплектация | осциллограф RIGOL DHO1204 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость | Пробник токовый RIGOL RP1002C Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный RIGOL RP1100D |

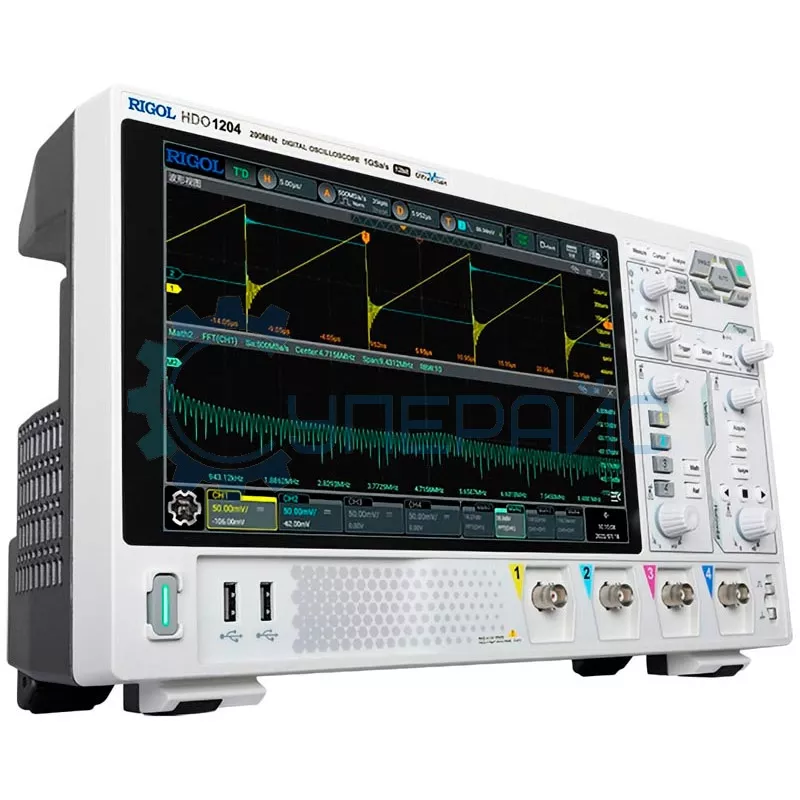

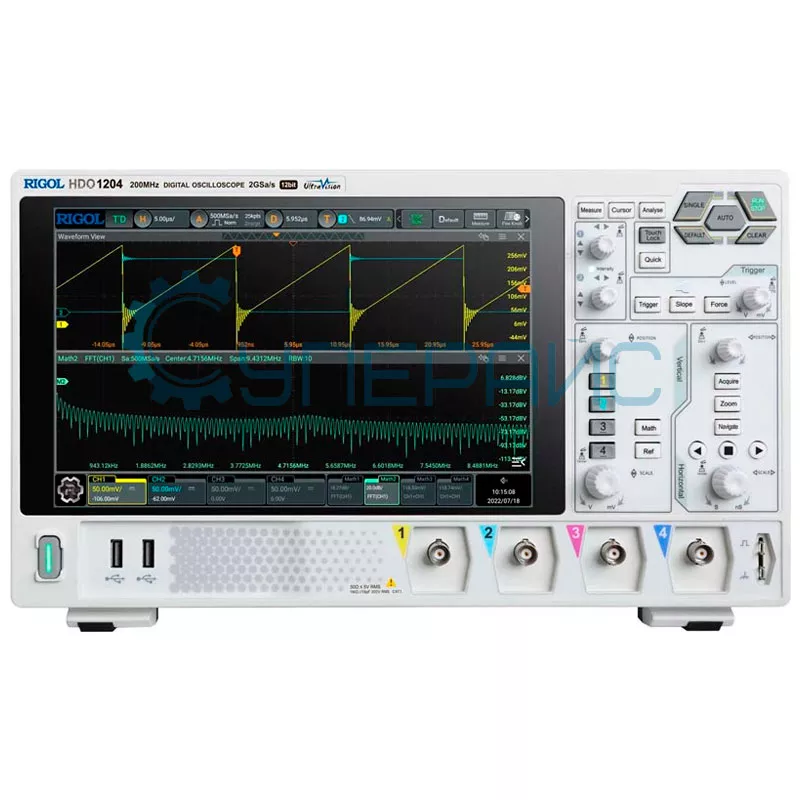

Универсальный осциллограф RIGOL DHO1204 (4 канала х 200 МГц)
Цифровой осциллограф RIGOL DHO1204 спроектирован как профессиональное измерительное устройство для работы с электрическими сигналами. В конструкции этого многофункционального аппарата реализовано 4 канала, которые используются для подключения того или иного оборудования. Предложенная компоновка делает возможным проведение сложных электронных разработок, а также научных экспериментов.
Преимуществом модели выступает полоса пропускания 200 МГц, которая обуславливает:
- измерение высокочастотных сигналов;
- работу с современными схемами;
- детальное отображение формы сигнала;
- снижение искажений и минимизацию артефактов.

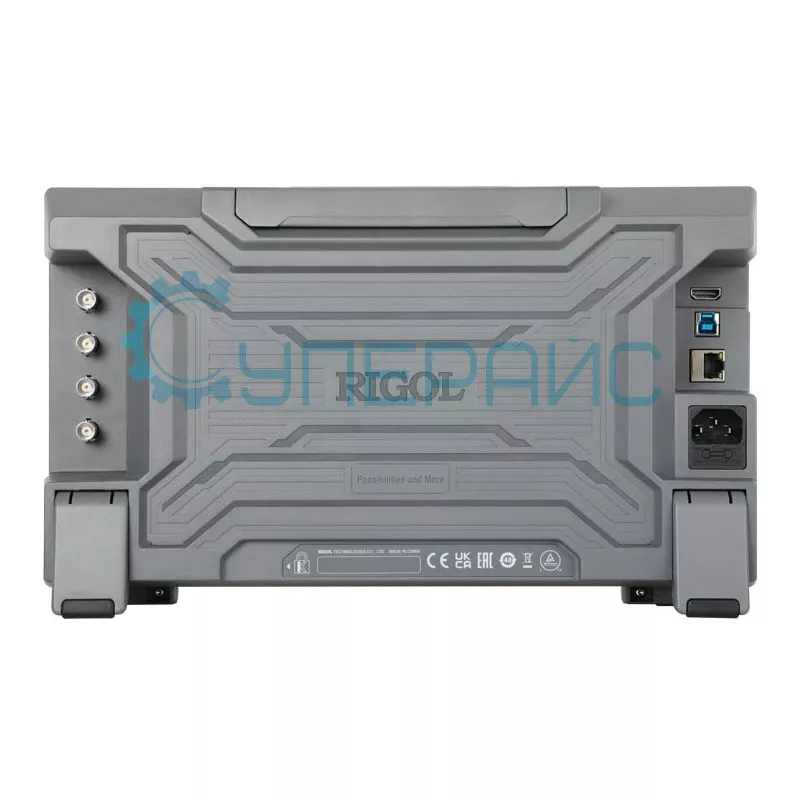

Частота дискретизации разнится от 2 ГВыб/с до 500 МВыб / с в зависимости от числа задействованных каналов. Глубина памяти может составлять 50, 25 или 12,5 Мб в одноканальном, двухканальном или четырёхканальном режиме соответственно. Прибор выступает также гибким инструментом для ситуаций, когда нужен осциллограф для отладки и ремонта электроники. Для соединения с внешними устройствами предусмотрен интерфейс в виде разъёмов USB, HDMI, LAN. Также реализован разъём AUX.
При помощи осциллографа RIGOL DHO1204 можно производить ремонт следующих электронных устройств:
- компьютеры и ноутбуки;
- мобильные телефоны и смартфоны;
- блоки питания и зарядные устройства;
- аудио- и видеотехника (телевизоры, усилители, колонки);
- автомобильная электроника (ECU, датчики);
- промышленное оборудование и автоматика;
- медицинская техника;
- измерительное оборудование.
Обзорная таблица осциллографов Rigol серии DHO1000
| Характеристики | DHO1102 | DHO1204 |
| Полоса пропускания, МГц | 100 | 200 |
| Количество аналоговых каналов | 2 | 4 |
| Количество цифровых каналов | нет | |
| Частота дискретизации на канал, МВыб/с | 2000 | |
| Время нарастания, нс | ≤ 3,5 | ≤ 1,75 |
| Глубина памяти на канал, Мб | 50 | |
| Разрешение по вертикали (разрядность АЦП), бит | 12 | |
| Генератор сигналов | нет | |
| Логический анализатор | нет | |
| Вольтметр | да | |
| Частотомер | да | |
| Разрешение дисплея, пиксель | 1280 x 800 | |
| Интерфейс передачи данных | USB, LAN, HDMI, AUX | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
