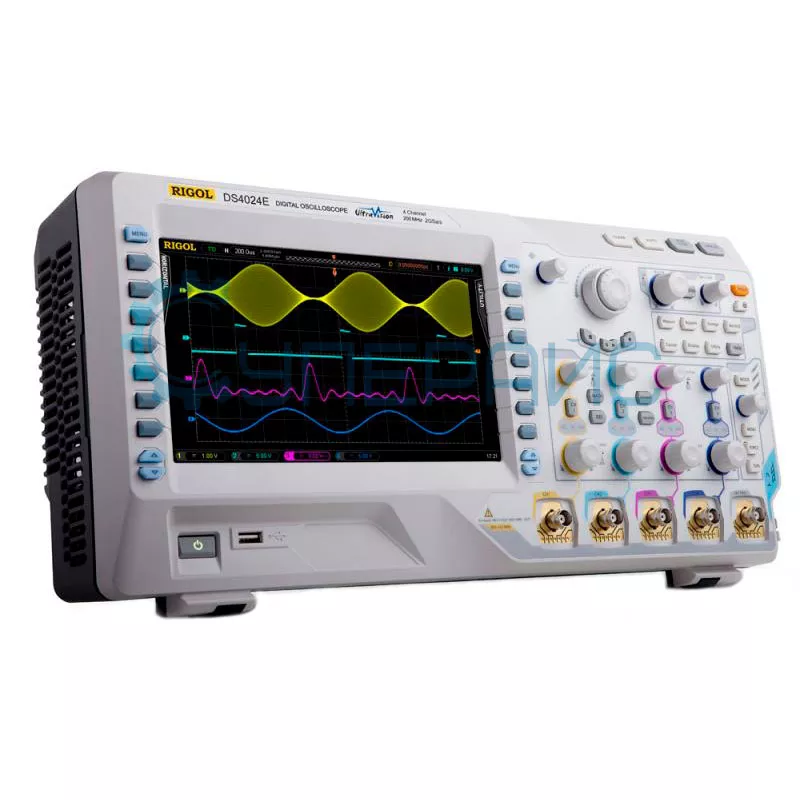

Запоминающий осциллограф RIGOL DS4024E
0
371 259 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ВНИМАНИЕ! Производство запоминающего осциллографа RIGOL DS4024E ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Запоминающий осциллограф RIGOL MSO2202A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS4024E
| Характеристики настольного осциллографа | |
| Серия | DS4000E |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 + внешний запуск |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб / с на каждый канал |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 15 пФ ± 3 пФ или 50 Ом ± 1.5 % |
| Установка коэффициента затухания датчика | 0.01 X - 1000 Х с шагом 1-2-5 |
| Максимальное входное напряжение | 300 Vrms CAT I, 100 Vrms CAT II |
| Ограниченная полоса пропускания | 20 МГц / 100 МГц, полный диапазон |
| Горизонтальная система | |
| Погрешность временной базы | ± 4 ppm |
| Интерполяция формы волны | sin (х) / х |
| Скорость захвата осциллограмм | 60000 сиг/с |
| Размер памяти | 14 Мб (выбор 14 Мб, 1.4 Мб, 140 Кб, 14 Кб) на канал |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y, самописец, задержка |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 5 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Время нарастания | <1.8 нс |
| Диапазон вертикального смещения | Для импеданса 1 МОм: 1 мВ / дел - 225 мВ / дел, ± 2 В 230 мВ / дел - 5 В / дел, ± 40 В Для импеданса 50 Ом: 1 мВ / дел - 124 мВ / дел, ± 1.2 В 126 мВ / дел - 1 В / дел, ± 12 В |
| Полоса пропускания для аналогового периодического сигнала | 200 МГц |
| Полоса пропускания для однократного сигнала | 200 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Погрешность коэффициента усиления | ± 2% |
| Погрешность смещения | 0,1 дел ± 2 мВ ± 0,5% смещение на развертке 200 мВ / дел - 5 В / дел 0,1 дел ± 2 мВ ± 1,5% смещение на развертке 1 мВ / дел - 195 мВ / дел |
| Изоляция между каналами | > 40 дБ |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, шаблон, N фронт, скорость нарастания, RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1 - CH4: ± 6 деления от центра экрана |
| EXT: ± 0.8 В | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 4 нс ~ 4 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Стандарт | 480P, 576P, 720P, 1080P, 1080i HDTV |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 4 нс ~ 4 с |
| Запуск по скорости нарастания | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 10 нс ~ 1 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 40 нс ~ 1 с |
| Номер фронта | 1-65535 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS232/UART запуск | |
| Полярность | положительная, инвентированная |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |
| I2C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 255, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Источник запуска | CH1 - CH4 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| USB запуск | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend |
| Скорость сигнала | низкая, полная |
| CAN запуск | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps |
| Точки сэмплирования | 5% ~ 95% |
| LIN запуск | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Версия | 1.X, 2.X, Both |
| Скорость | 19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps |
| ID диапазон | 0 ~ 63 |
| Тип сравнения | =, ≠, <, >, ≤, ≥ |
| Длина данных | 1 ~ 8 |
| Уровень | H, L |
| FlexRay запуск | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | окно, символ, ошибка, TSS |
| Скорость сигнала | 2,5 Мб/с; 5 Мб/с; 10 Мб/с |
| Система измерения | |
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |

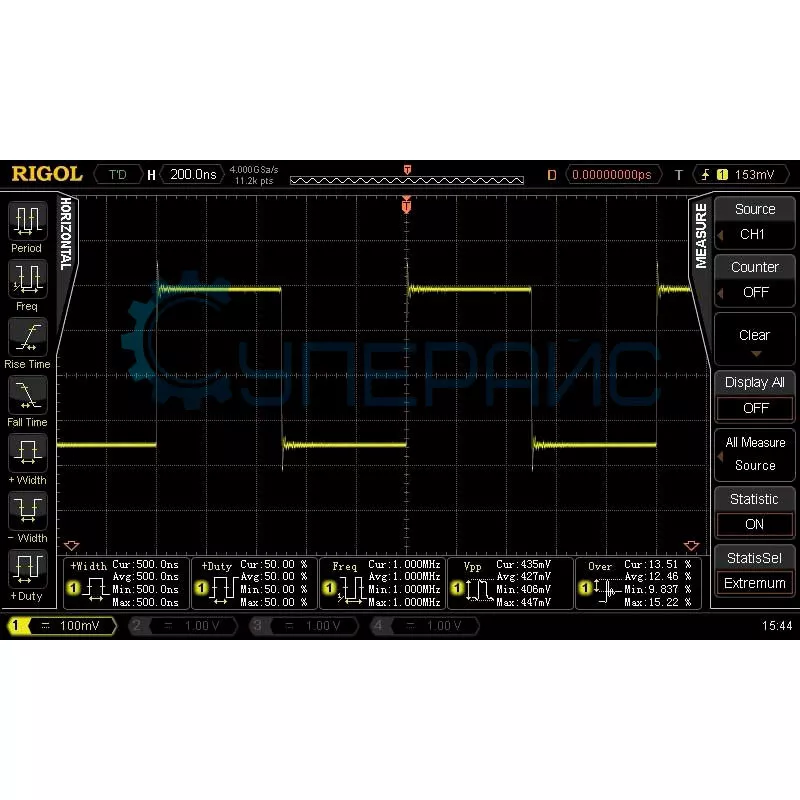

| Автоматическое измерение | Максимум, Минимум, Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Vrms– N, Vrms-1, Превышение, Предварительная съемка, Площадь, Область периода, Период, Частота, Время нарастания, Время спада, Положительный ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка A ↑ → B ↑, задержка A ↓ → B ↓, задержка A ↑ → B ↓, задержка A ↓ → B ↑, фаза A ↑ → B ↑, фаза A ↓ → B ↓, фаза A ↑ → B ↓, фаза A ↓ → B ↑ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Общие характеристики | |
| Тип дисплея | 9 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Отображение | точки, вектора |
| Питание | 100-120 В, 50-60 Гц / 400 Гц 100-240 В, 50-60 Гц, < 120 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |

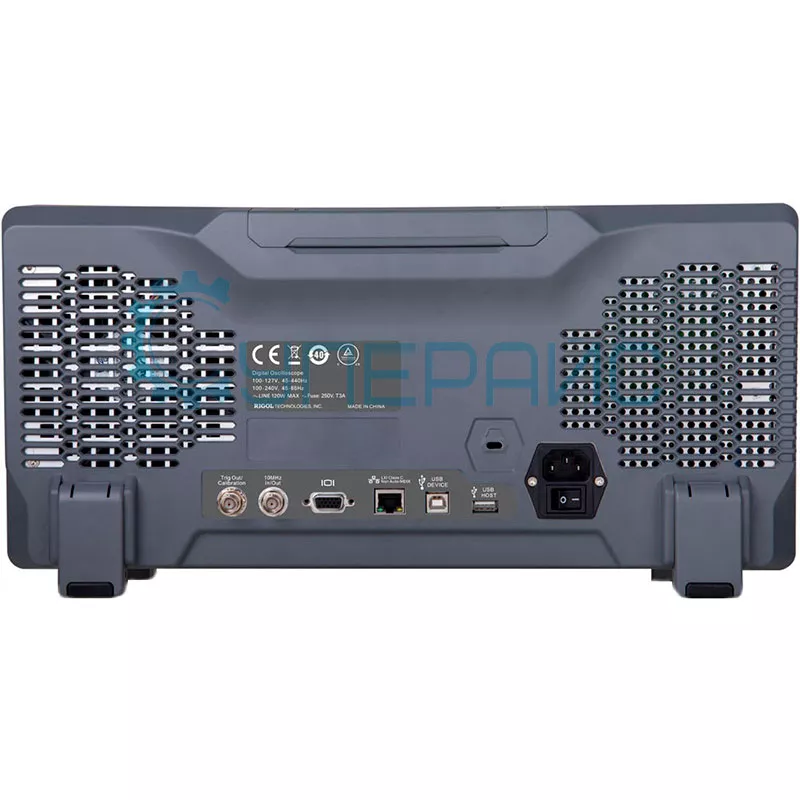

| Интерфейс передачи данных | 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut / PassFail / Fast / GND, 10MHz input / output |
| Габариты | 440 мм х 218 мм х 130 мм |
| Вес нетто | 4,8 кг |
| Комплектация | цифровой осциллограф RIGOL DS4024E - 1 шт |
| | щупы для осциллографа (пассивные пробники 350 МГц) - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
